Volumetrisches Schmiersystem am Getriebe
Manuelle volumetrische Fettdosierstation für Getriebe.
12-Punkt-Fettdosierung in einer einzigen Bewegung, System mit pneumatischer Pumpe für 1 kg Fässer und volumetrischem Ventil auf ausbalancierter Halterung.
Eigenschaften
• DAV 400 volumetrisches Ventil
• PP1-5 Druckplattenpumpe
• Kundenspezifische Vorrichtung
• Kundenspezifische Mehrpunktdüse aus Stahl
• Ergonomischer Griff
• Einstellbares Ausgleichssystem
FALLSTUDIE

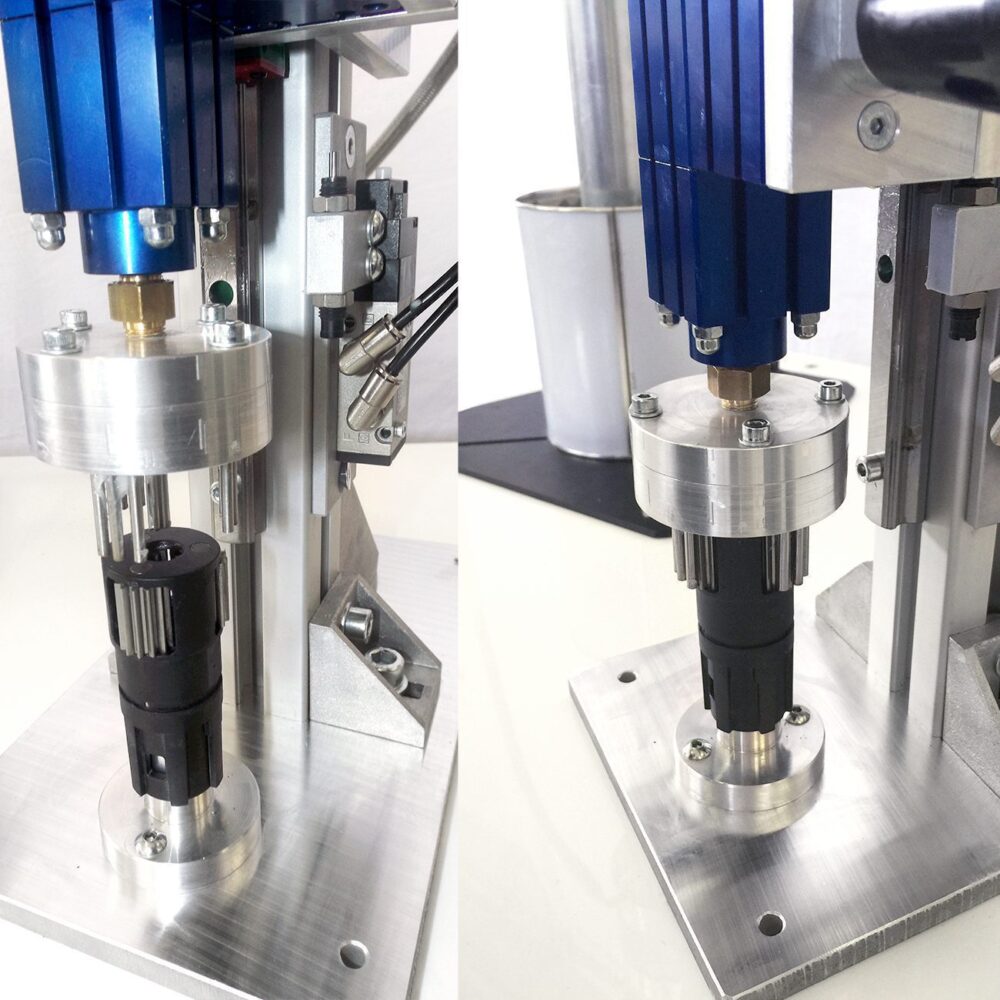

Manuelle volumetrische Fettdosierstation für Getriebe
Ein Maschinenbauunternehmen benötigte eine manuelle Station für die volumetrische Dosierung von Fett auf Getrieben. Das System musste in der Lage sein, Fett an 12 Punkten gleichzeitig in einer einzigen Bewegung zu dosieren, unter Verwendung einer pneumatischen Pumpe für 1 kg Fässer. Zudem war es wesentlich, dass das System mit einem volumetrischen Ventil ausgestattet war, das auf einem ausbalancierten Ständer montiert ist, um einen reibungslosen und mühelosen Betrieb zu gewährleisten.
01
Bereitgestellte Lösung
Um die Anforderungen des Kunden zu erfüllen, haben wir eine manuelle volumetrische Dosierstation entwickelt und gebaut, die Präzision, Effizienz und einfache Bedienung kombiniert.
Hauptkomponenten
DAV 400 Volumetrisches Ventil
Das DAV 400 volumetrische Ventil wurde aufgrund seiner Fähigkeit gewählt, die Fettdosierung an mehreren Punkten präzise zu steuern und eine gleichmäßige und zuverlässige Dosierung zu gewährleisten.
PP1-5 Druckplatenpumpe
Die PP1-5 Druckplatenpumpe wurde verwendet, um einen konstanten und kontrollierten Fettfluss aus dem 1kg-Fass zu liefern und die Dosierung zu optimieren.

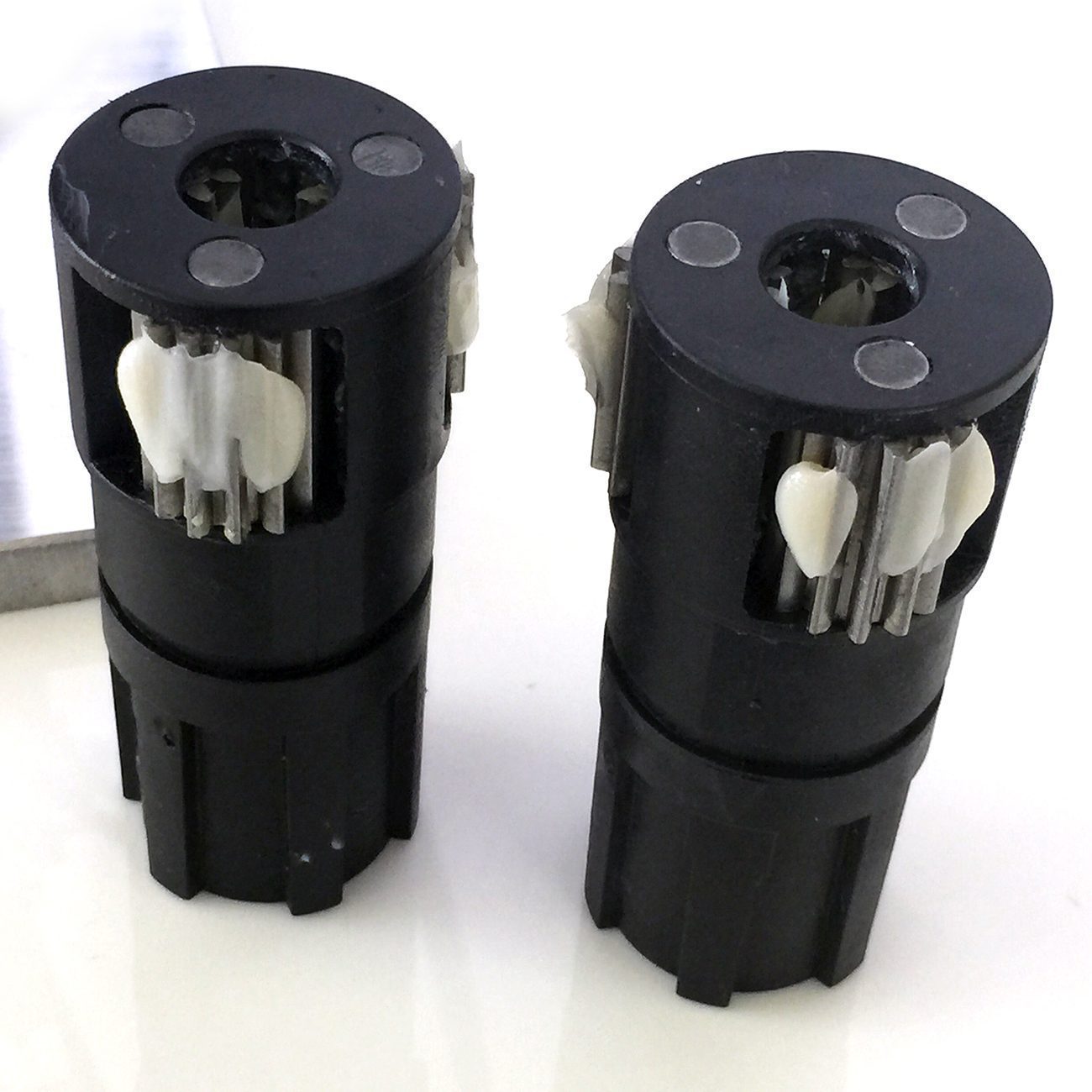

Maßgefertigte Vorrichtung
Eine maßgefertigte Vorrichtung wurde entwickelt, um die 12 Dosierpunkte aufzunehmen und die präzise Ausrichtung und Verteilung des Fetts zu gewährleisten.
Maßgefertigte Mehrpunktdüse aus Stahl
Eine Mehrpunktdüse aus Stahl wurde entwickelt, um eine gleichmäßige Fettauftragung an allen vorgesehenen Punkten zu gewährleisten.
Fortschrittliche Funktionen
Ergonomischer Griff
Der ergonomische Griff wurde entwickelt, um den Komfort und die Benutzerfreundlichkeit für Bediener während des Dosierprozesses zu verbessern.
Einstellbares Ausgleichssystem
Der ausbalancierte Ständer mit einstellbarem Ausgleichssystem erleichtert die Handhabung der Düse und reduziert die Ermüdung des Bedieners, wodurch der Vorgang einfacher und präziser wird.
02
Ergebnisse und Vorteile
Die manuelle volumetrische Dosierstation hat die Bedürfnisse des Kunden weitgehend erfüllt und bietet eine effektive Lösung für die gleichzeitige Dosierung von Fett an 12 Punkten. Der Einsatz des DAV 400 Ventils und der PP1-5 Pumpe gewährleistete eine gleichmäßige und präzise Anwendung des Fetts. Die maßgefertigte Vorrichtung und die Mehrpunktdüse erleichterten den Dosierprozess, während der ergonomische Griff und der einstellbare Ausgleicher die Benutzerfreundlichkeit und den Bedienkomfort verbesserten.
Zusammenfassend hat unser System die Produktivität und Qualität des Fettdosierprozesses optimiert und effektiv und innovativ auf die spezifischen Anforderungen des Kunden reagiert.
